Die Anlage hinter dem Druck.
Ein Arm auf zehn Metern Schiene.
Ein Kopf, zwei Komponenten.
Die Druckanlage von Novabeton ist ein Sechsachs-Roboter auf Linearschiene mit Zweikomponenten-Druckkopf und Beschleuniger.
Illustration · Fotos der Anlage weiter unten
01 · Kennwerte
Was die Anlage kann
Sie druckt Bauteile bis 2,5 m Höhe, 3,2 m Breite und rund 10 m Länge. Diese Werte entscheiden, ob ein Bauteil druckbar ist.
- 2,5 × 3,2 × 10 mBauteil — Höhe, Breite, Länge
- 8 mmKorngrösse, kompatibel mit Material aller Hersteller
- 30 sOffenzeit, dank Beschleuniger
- 10 kWAnschlussleistung
- 10–15 °CTemperatur der Druckumgebung
- 10 × 4 mStellfläche mindestens, ideal 10 × 10 m
Stand der Angaben: Oktober 2026.
02 · Die Teile
- Roboter
- Druckkopf
- Düse
- Bedienstand

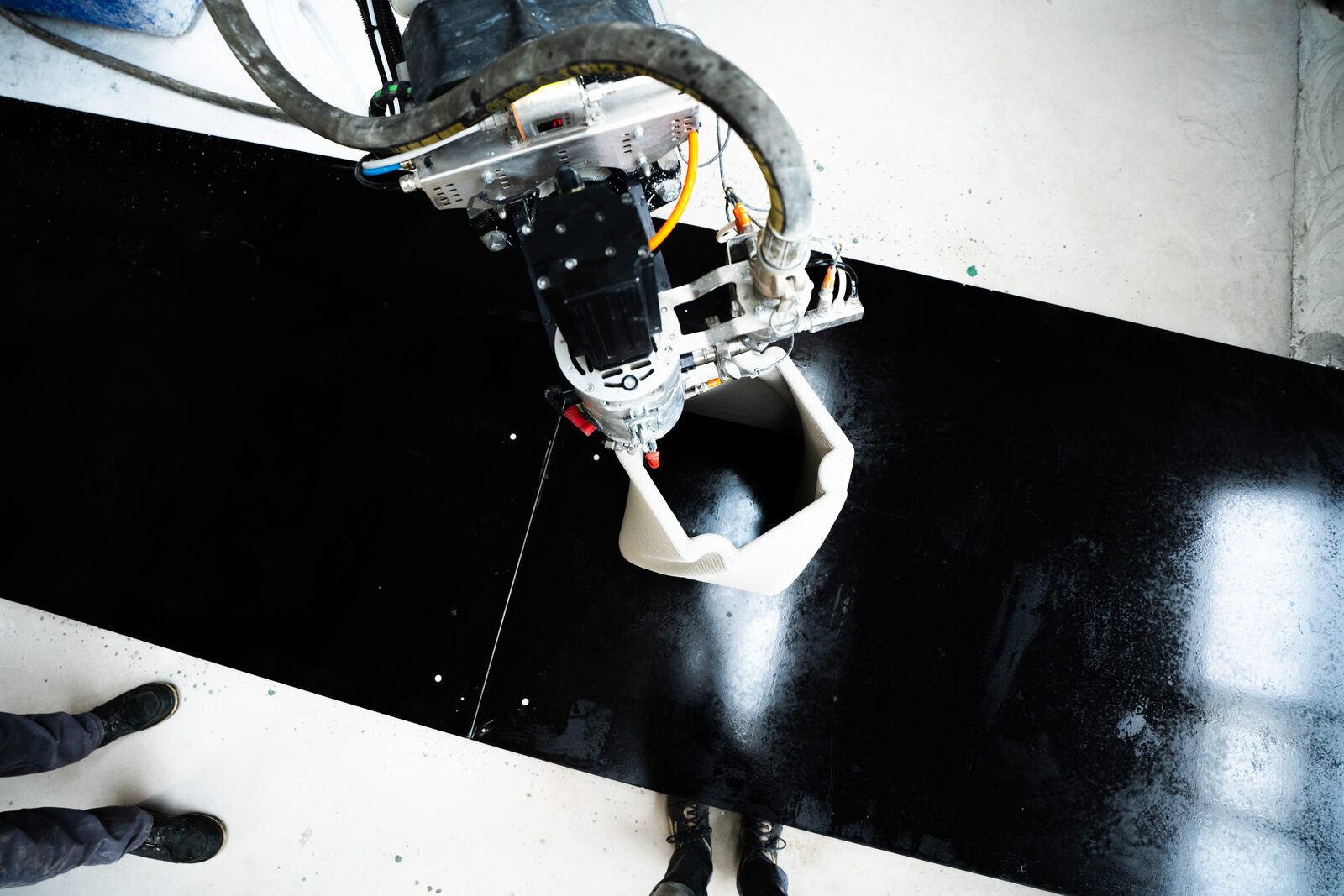

- Druckbett

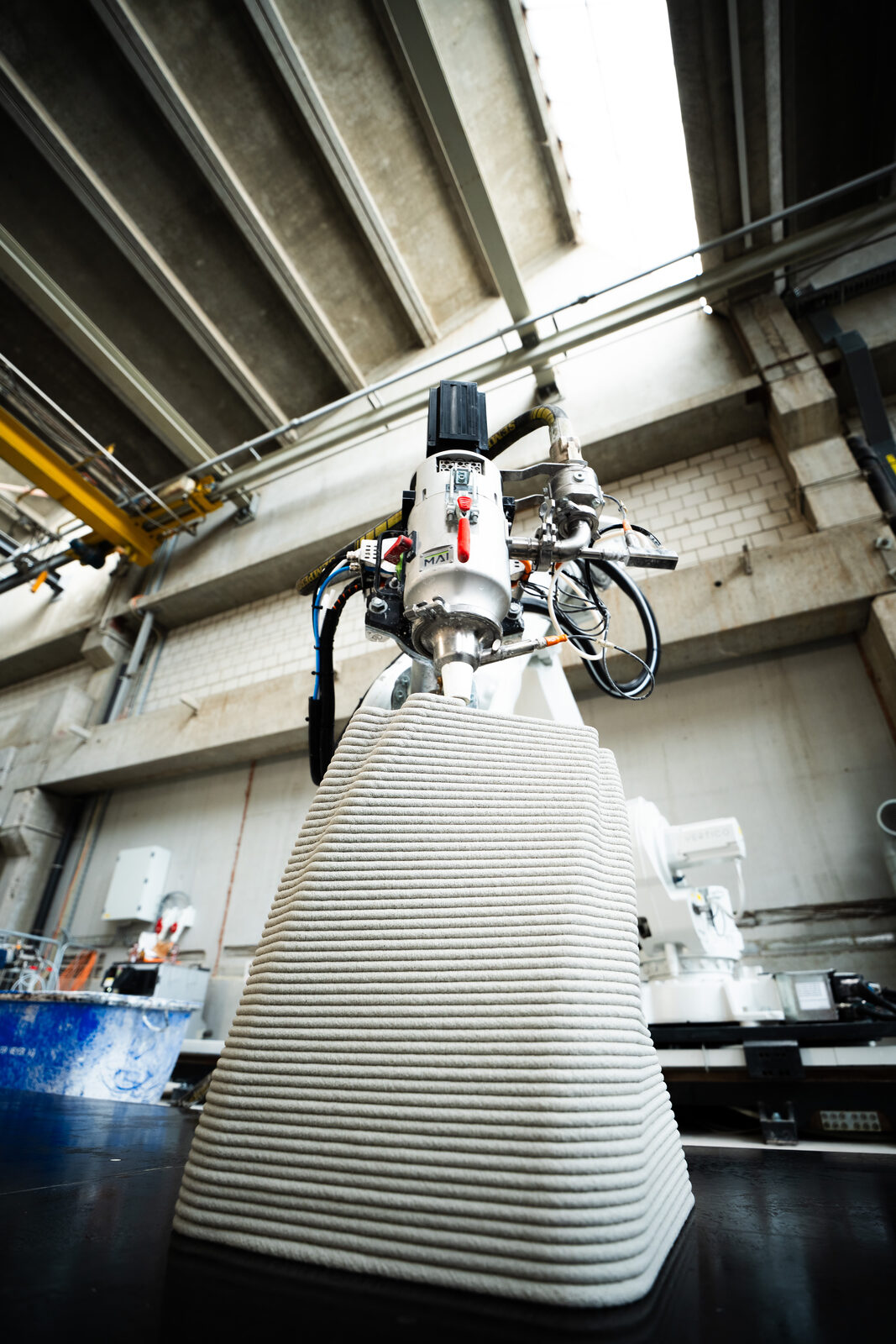

- Ein Sechsachser auf Linearführung. Die Schiene trägt die Bauteillänge bis rund 10 m.
- Zweikomponenten-Druckkopf mit Beschleuniger: rund 30 Sekunden Offenzeit.
- Der Strang wird Schicht für Schicht abgelegt, Korngrösse bis 8 mm.

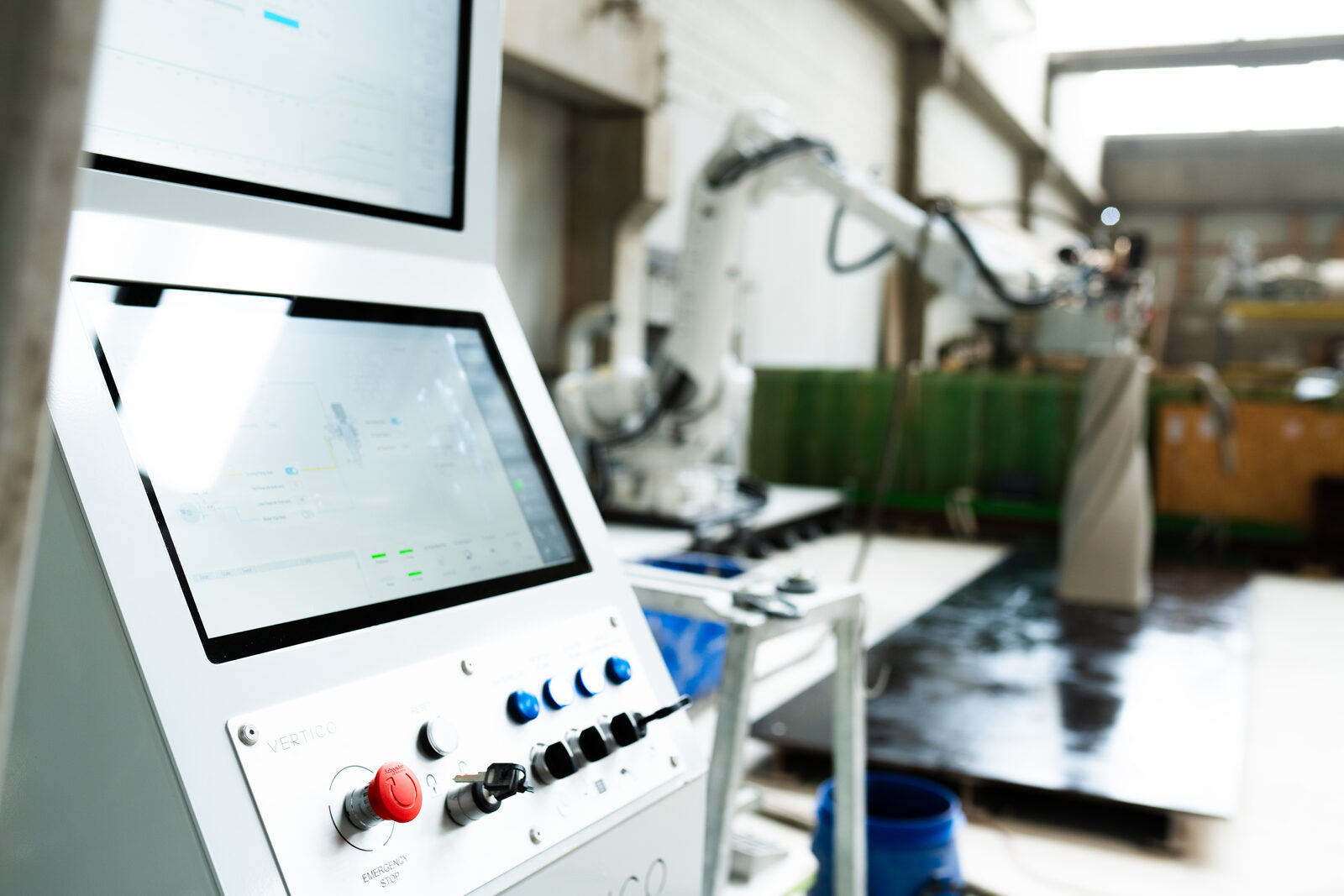

- Gesteuert wird der Druck am Bedienstand neben der Anlage.
- Bauteile bis 2,5 m hoch und 3,2 m breit.
03 · Aufbau
Silo, Mischer, Roboter, Bedienstand

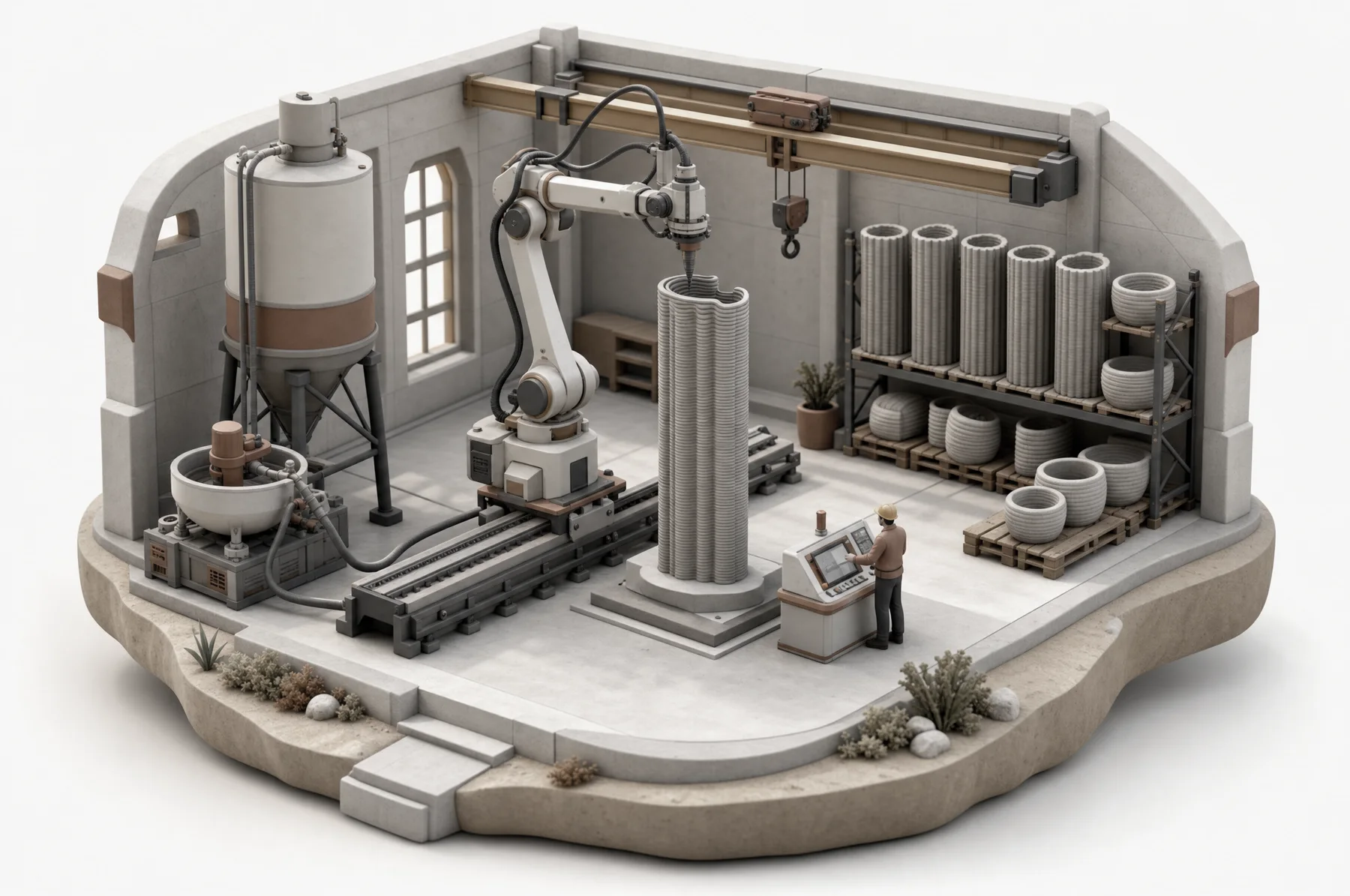

Die Anlage besteht aus Silo, Mischeinheit, dem Sechsachser auf Linearführung und dem Bedienstand.
Sie braucht eine Stellfläche von mindestens 10 × 4 m, ideal sind 10 × 10 m, dazu 10 kW Anschlussleistung und eine Druckumgebung von 10 bis 15 °C.
04 · Material
Bis 8 mm Korn.
Jeder Hersteller.
30 s Offenzeit.
Gedruckt wird Beton mit einer Korngrösse bis 8 mm, mit Material aller Hersteller statt einer eigenen Mischung. Der Beschleuniger im Druckkopf hält die Offenzeit bei rund 30 Sekunden, damit die nächste Schicht trägt.
- Korngrösse
- bis 8 mm
- Offenzeit
- rund 30 s
- Anschluss
- 10 kW
05 · Machbarkeit
Passt dein Bauteil?
Trag die Aussenmasse ein. Der Check rechnet gegen die echten Grenzen der Anlage, geschätzt wird nichts.
- 2,5 mHöhe maximal
- 3,2 mBreite maximal
- 10 mLänge maximal, rund
Grössere Bauteile werden in Abschnitten gedruckt und gefügt. Das Bauteil darf gedreht werden, der Check vergleicht deshalb das kleinste Mass mit der kleinsten Grenze.
Passt dein Bauteil auf das Druckbett? Schick uns die Geometrie.
